МОДУЛЬ ГРАФИКОВ И ДИАГРАММ
Общие сведения
Модуль Графиков и Диаграмм – как и следует из его названия, позволяет анализировать различные параметры, события и статусы работы Объектов Мониторинга в графическом виде.
Несмотря на то, что от терминалов мониторинга записи с состоянием параметров или статусов приходят с заданной периодичностью и достаточно часто, в модулях отрезков и рейсов содержится уже агрегированная (обобщенная) информация за различные временные интервалы и в лучшем случае для того или иного параметра там будет указано максимальное, среднее или накопленное значение.
При подробном анализе или настройке необходимо видеть процесс развития того или иного события или изменение значения параметра во всей его полноте.
Именно для этого и нужен модуль Графиков и Диаграмм.
Полосковые диаграммы с иконками и пояснениями к статусам, ступенчатые графики и графики с плавным соединением точек, с накоплением и без, по времени и по пробегу, с порогами и окраской поля графика по значению – всё это обеспечивает АвтоГРАФ.WEB в этом модуле.
При этом любая выбранная точка на графике будет засинхронизирована по времени с точкой на треке и со строками таблиц в других модулях. Это делает анализ еще более эффективным и удобным.
Область отображения графиков
Область отображения самих графиков и диаграмм – это основная и самая большая часть модуля.
Область отоюражения графиков в ней занимает центральное место и содержит координатную сетку с одной или с несколькими шкалами (зависит от настроек), в которой отображаются все ступенчатые или сглаженные графики.
Каждому графику могут быть заданы в настройках свой цвет, своя толщина линии и свой метод соединения точек графика.
Также в настройках можно указать, будет ли график иметь общую шкалу с другими графиками или свою собственную. Это необходимо для параметров, максимальные значения которых отличаются по оси Y в разы и даже в десятки и сотни разни раз. Если отображать их на одной шкале, то графики с небольшими максимальными значениями превратятся в линию около оси Х и не будут нести полезной информации. Возможность задать для одного или нескольких параметров свою шкалу решает эту проблему.
Графики можно легко масштабировать по оси X с помощью колеса прокрутки мыши, а также перемещать область просмотра по горизонтальной оси перетаскиванием с нажатой левой кнопкой мыши.
Кнопка Автодиапазон позволяет автоматически установить минимальное и максимальное значение для оси Y на основании минимальных и максимальных значений точек данных, используемых в построенных в данный момент графиках.
Область отображения диаграмм
Область отображения диаграмм занимает место сразу под полем области отображения графиков и полностью засинхронизирована с ним по шкале Х (по времени или по пробегу).
Масштабирование производится также синхронно и для диаграмм и для графиков.
Диаграммы представляют собой узкие длинные полоски, в основе которых лежат параметры вида «переключатель», которые могут иметь два («вкл./выкл.») или более состояний. Это могут быть различные статусы, пороги скорости и т.д.
Каждая диаграмма делится на зоны действия тех или иных состояний, выделенных цветом, заданным в настройках параметра. Кроме того, на диаграммах могут отображаться (если заданы) иконки состояний и поясняющие надписи. Это делает чтение таких диаграмм легким и удобным.
У диаграмм есть еще одна интересная функция, можно в настройках сделать так, что вся область построения графиков будет раскрашени на блоки, соответствующие цветам статусов заданной диаграммы. В этом случае, такая диаграмма отображается не под областью построения графиков, а в верхней её части.
Например, может быть удобно анализировать график скорости с помощью раскраски области по диаграмме, содержащей значения различных диапазонов скоростного режима.
Визирная линия и хинт
При перемещении указателя мыши над полем графиков, на нем появляется тонкая вертикальная визирная линия, помогающая сориентироваться, над каким точкам линий графиков и диаграмм находится курсор мыши и какому времени или пробегу это соответствует.
Если в панели кнопок модуля включена функция отображения хинта, то справа или слева от визирной линии будет отображаться небольшое полупрозрачное окошко, содержащее наименование всех параметров, присутствующих в виде графиков и их значения в точках пересечения этих графиков с визирной линией.
Также можно переключить хинт на отображение в виде небольшого статичного окошка, которое можно передвинуть в любое место окна браузера, в т.ч. за пределы самого модуля графиков. Это бывает удобно, когда необходимо видеть все поле графиков без помех, так как хинт со значениями всё же закрывает часть видимой области построения графиков либо справа либо слева от визирной линии и бывает достаточно большим по размеру, если одновременно отображается много графиков.
Настройки отображения

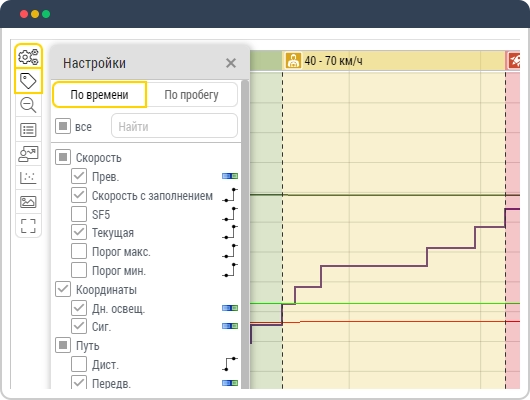

Кнопка Показать/скрыть настройки модуля Графиков и Диаграмм показывает / скрывает небольшое окно-панель, содержащее список всех параметров, которые можно вывести в моделе Графиков и Диаграмм.
Выбор нужных графиков и диаграмм осуществляется с помощью чекбоксов.
В верхней части окна-панели настроек находятся две кнопки выбора параметра по которому будут отображаться графики на оси Х: по времени или по пробегу.
Поле поиска, расположенное также в верхней части окна-панели, позволяет отфильтровать список по введенным в него символам. Это удобно, когда список параметров слишком большой.
Кнопка Уменьшить масштаб позволяет сжать график по оси Х так, чтобы весь временной период вмещался на экране.
Кнопка Показывать легенду отображает в поле графика небольшую область с легендой: наименованием параметра и соответствующим ему цветом графика или диаграммы.
Кнопка Показывать точки отображает на графиках точки данных, на основе которых они строятся.
Прочие функции
В этом блоке расскажем немного и о других функциях модуля просмотра Графиков и Диаграмм.
- Кнопка Копировать позволяет сформировать картинку, содержащую область графиков и диаграмм, которую можно загрузить себе на диск и, например, отправить кому-либо по электронной почте или вставить в презентацию либо документ Word.
- Кнопка Во весь экран позволяет развернуть модуль на всё окно браузера для более подробного анализа небольших участков графиков.
